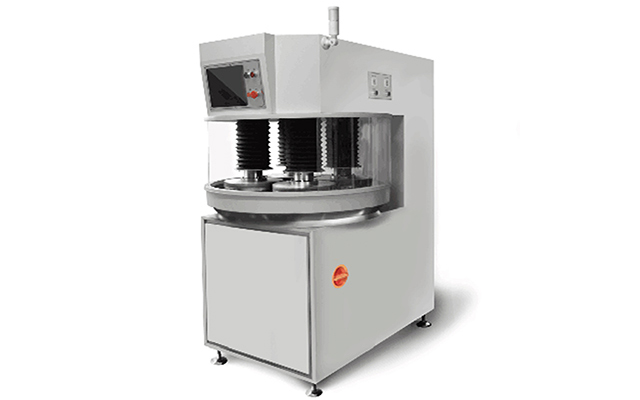

FD-910LX-3Q陶瓷插芯端面研磨机

FD-910LX-3Q陶瓷插芯端面研磨机



  • 所属系列:不锈钢研磨抛光设备
  • 产品型号:
订购热线:0755-26527403

FD-910LX-3Q陶瓷插芯研磨机

主要用途:

本陶瓷插芯研磨机适用于大小陶瓷工件的单面研磨的量产,其他材料的工件也适用,比如:铝合金、不锈钢、导光板、阀片、石油钻井用金刚石钻头等.

工作原理:

1.本研磨为精密研磨设备,被磨材料放于研磨盘上,研磨盘逆时钟转动,修正轮带动工件自转,压重块对工件施压,工件与研磨盘作相对运转磨擦,来达到研磨目的。

2研磨盘修整机构采用油压悬浮导轨前后往复运动,金刚石修面刀给研磨盘的研磨面进行精密修整,得到理想的平面效果。




1.系列研磨机工件加压采用压重块加压,气缸提升的方式,压力可调;
2系列研磨机采用PLC程控系统,触摸屏操作面板,研磨盘转速与定时可直接在触摸屏上输入。


技术参数:



FD-910LX-3Q

研磨盘(外径×内径)

¢910mm×¢200mm

修正轮(外径×内径)

¢410mm×¢360mm,3个

工件最大加工尺寸

¢333mm,

工件加工平度

0.0015 mm(¢333mm,)

主电机功率

7.5KW,380V,3相

修面机功率

  0.2KW,380V,3相

研磨盘转数

0-60RPM

加压气缸数量

3个

外形尺寸

1800mm×1500mm×2200mm

设备重量

2000kg



FD-910LX-3Q陶瓷插芯研磨机
