适用于大工件高精密平面抛光设备,型号FD-48LX-3Q单面研磨机


主要用途:

单面研磨机适合于高精密大型工件的单平面研磨抛光与小型工件的量产。如:塑胶板,镍合金,锌合金板,钨钢板,铝合金,不锈钢,导光板,陶瓷、阀片、石油钻井用金刚石钻头等.


工作原理:
1.该单面研磨机为精密研磨抛光设备,被磨、抛材料放于研磨盘上,研磨盘逆时钟转动,修正轮带动工件自转,加压气缸对工件施压,工件与研磨盘作相对运转磨擦,来达到研磨抛光目的。
2.研磨盘修整机构采用油压悬浮导轨前后往复运动,金刚石修面刀给研磨盘的研磨面进行精密修整,得到很好的平面效果。


特   点:
1.系列研磨机工件加压采用气缸加压的方式,压力可调;
2.系列研磨机采用PLC程控系统,触摸屏操作面板,研磨盘转速与定时可直接在触摸屏上输入。


设备主要技术参数:

型    号  FD-48LX-3Q
研磨盘(外径×内径)  ¢1220mm×¢400mm
修正轮(外径×内径) ¢510mm×¢470mm,3个
工件最大加工尺寸 ¢430mm,
工件加工平度 0.002 mm(¢333mm,)
主电机功率 11KW,380V,3相
研磨盘转数  0-40RPM
加压气缸数量 3个
气缸最大加压 300kg
外形尺寸 2200mm×2000mm×2300mm
设备重量  4500kg

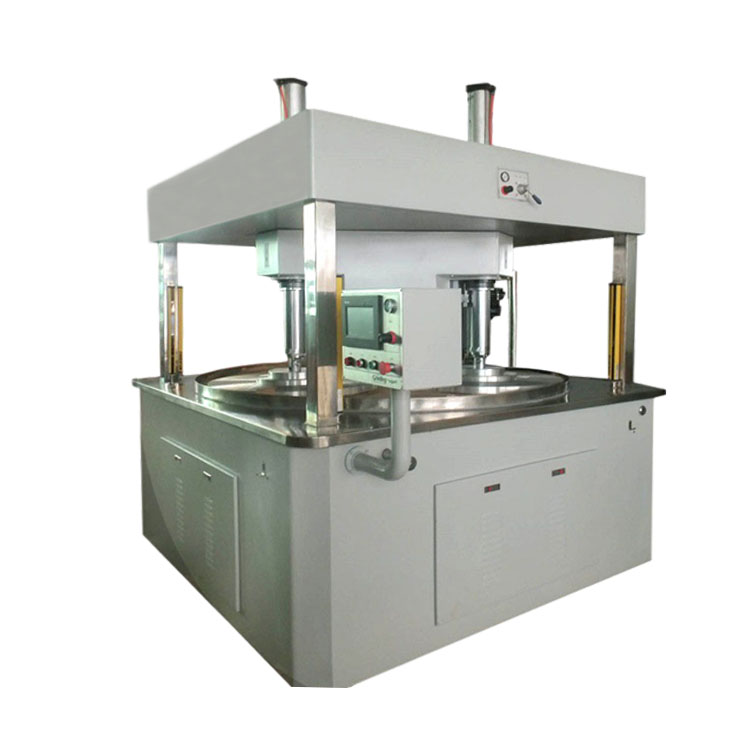

1600LX-3Q
