陶瓷平面研磨机

陶瓷平面研磨机



  • 所属系列:不锈钢研磨抛光设备
  • 产品型号:FD-460LX
订购热线:0755-26527403

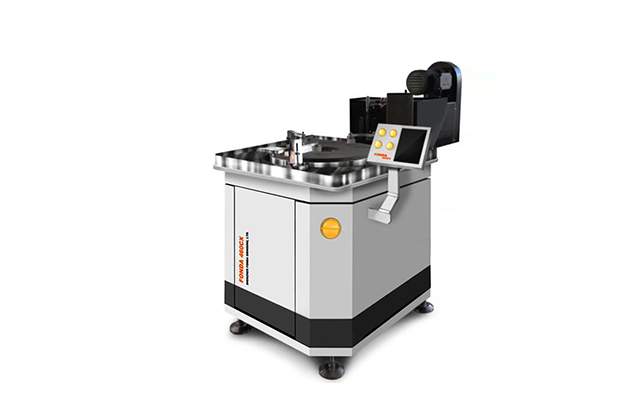

FD-460LX陶瓷平面研磨机

适用范围:广泛用于LED 蓝宝石衬底、光学玻璃晶片、石英晶片、硅片、锗片、模具、导光板、光纤接头等各种材料的单面研磨、抛光。

设备原理:

本研磨机为精密研磨抛光设备,被磨、抛材料放于研磨盘上,研磨盘逆时针转动,修正轮带动工件自转,重力加压的方式对工件施压,工件与研磨盘作相对运转摩擦,来达到研磨抛光的目的。

修盘机采用油压悬浮导轨前后往复运动,金刚石修面刀对研磨盘进行精密修整,使研磨盘得到精密的平面度。

设备特点:

1.变频控制,实现软启动,软停机,冲击力小,减少工件损伤。

2.采用计时功能控制时间,加工产品时可预先在面板上设定好时间与转速、工作时间跳到设定时间时,机器自动停止工作,能更好的控制产品尺寸。

3.研磨机工件加压采用压重块自重加压,抛光后工件表面光亮度高、无划伤、无划痕、无料纹、无麻点、不塌边、平面度高等特点。抛光后工件表面粗糙度可达到Ra0.002;

4.采用间隔式自动喷液装置,可自由设定喷液间隔时间,研磨液能均匀的喷洒在研磨盘上,达到工件的稳定性。减少研磨的时间,更节省了耗材的成本,也符合了环境的要求。

5.采用进口轴承,电机,确保设备的稳定性和寿命,确保工件的精密要求。

6.研磨盘平面度可达到±0.002mm,直径50mm工件加工后平面度可达到¼波长。工件加工后平面度可达到±0.0005mm

规格参数:

研磨盘尺寸

Φ460mm*140mm*12

最大加工工件尺寸

Φ180mm

主电机功率

1.5KW

主电源

三相 380V

修面机功率

0.2KW

主电机转速

0-140RPM

修面速度

0-120mm/分钟

定时范围

9959

总工作气压

0.4-0.6mpa

工作工位

三组

设备总质量

750kg

外形尺寸

1500*1200*1300mm



460LX陶瓷单面研磨机680450


研磨盘尺寸

Φ460mm*140mm*12

最大加工工件尺寸

Φ180mm

主电机功率

1.5KW

主电源

三相 380V

修面机功率

0.2KW

主电机转速

0-140RPM

修面速度

0-120mm/分钟

定时范围

99分59秒

总工作气压

0.4-0.6mpa

工作工位

三组

设备总质量

750kg

外形尺寸

1500*1200*1300mm
