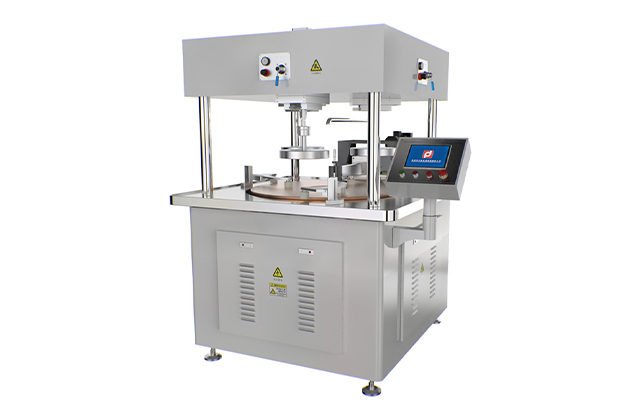

FD-9103PQF抛光机

FD-9103PQF抛光机



  • 所属系列:铝合金研磨抛光机
  • 产品型号:
订购热线:0755-26527403


FD-9103PQF抛光机

主要用途:
本抛光机适合于高精密大型工件的单面抛光与小型工件的量产。如:铝合金,不锈钢,钨钢、阀片、石油钻井用金刚石钻头等.
工作原理及特点:
本抛光机为精密抛光设备,被抛光产品放置于抛光盘上,抛光盘逆时钟旋转,工件自己转动,用重力加压的方式对工件施压,工件与抛光盘作相对旋转磨擦,来达到抛光目的。
高精密抛光机设备特点:
1.抛光盘平面度可达到±0.002mm;直径50mm工件加工后平面度可达到1/4波长。
2.本抛光机工件加压可采用压重块加压方式,压力可调;
3.系列抛光机采用PLC程序控制,触摸屏操作面板,抛光盘转数与定时与抛光时间可以直接在触摸屏上输入、速度可调,操作方便
4.抛光盘采用水冷循环系统,温度可控制在低温状态、误差±1℃解决了磨削过程中产生热量使工件变形。
.重力执行气缸具有保护锁止功能(即在断电断气状态下能保持原状态)
5.设备设置三个工位(包含三套压重与自锁系统),可同时进行3组产品的抛光加工。
6.抛光液(或冷却液)循环加注系统;


技术参数:

项目

参数一

研磨盘尺寸

φ300mm/φ200mm

主电源

三相380V

下主轴主电机功率

0.75KW

下主轴电机转速

0-95RPM

上盘主电机功率

0.4KW

上盘主电机转速

0-95RPM

定时范围

99分59秒

总工作气压

0.4—0.6mpa

工作工位

1组

设备总重量

700kg

外形尺寸

1160*910*1930mm


设备图片:
